Verschiebungsarten

Übersicht über die Verschiebungen, welche parallel angewählt werden können:

Hinweis

Sonderfall im G91-Modus:

Neu angewählte Verschiebungen wirken sich erst bei der nächsten absoluten Programmierung (G90) aus, da bei Relativprogrammierung (G91) immer nur der angegebene Verfahrweg ausgefahren werden darf.

Ausnahme Werkzeugversätze: Bei entsprechender Parametrierung werden die Werkzeugversätze ohne Programmierung einer Verfahrbewegung direkt mit Anwahl des D-Wortes ausgefahren (P-CHAN-00100).

Unterschiede bei der Definition und der Anwahl der einzelnen Verschiebungen:

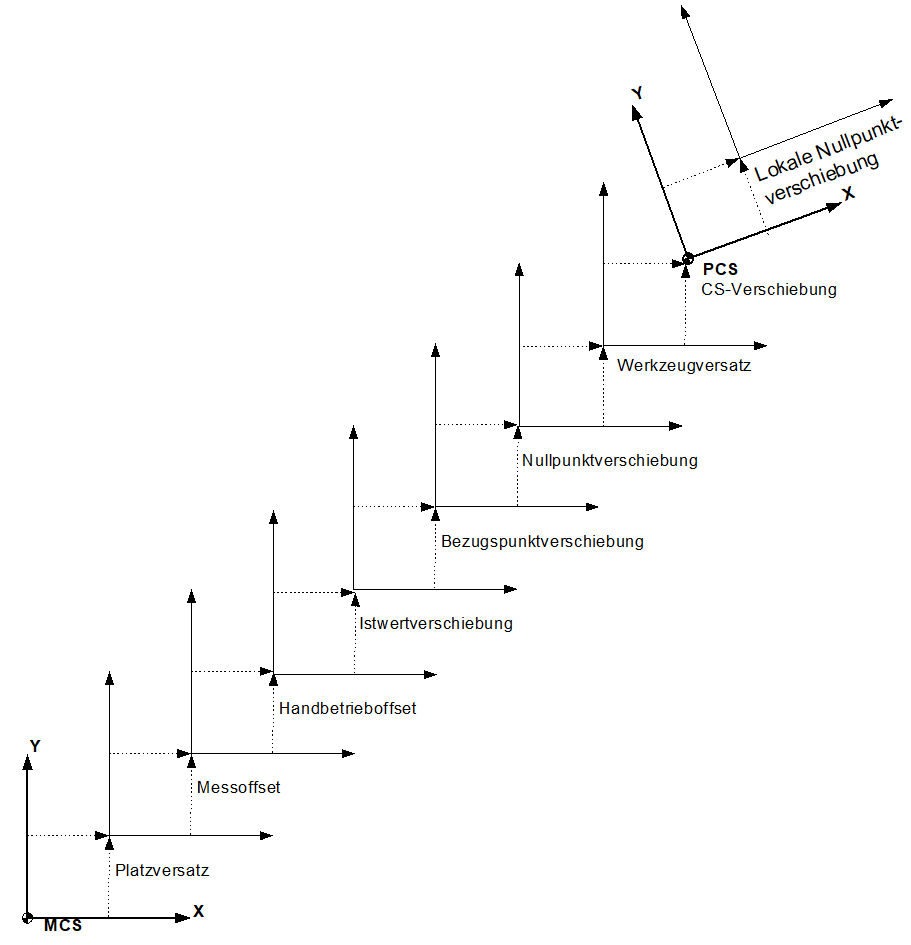

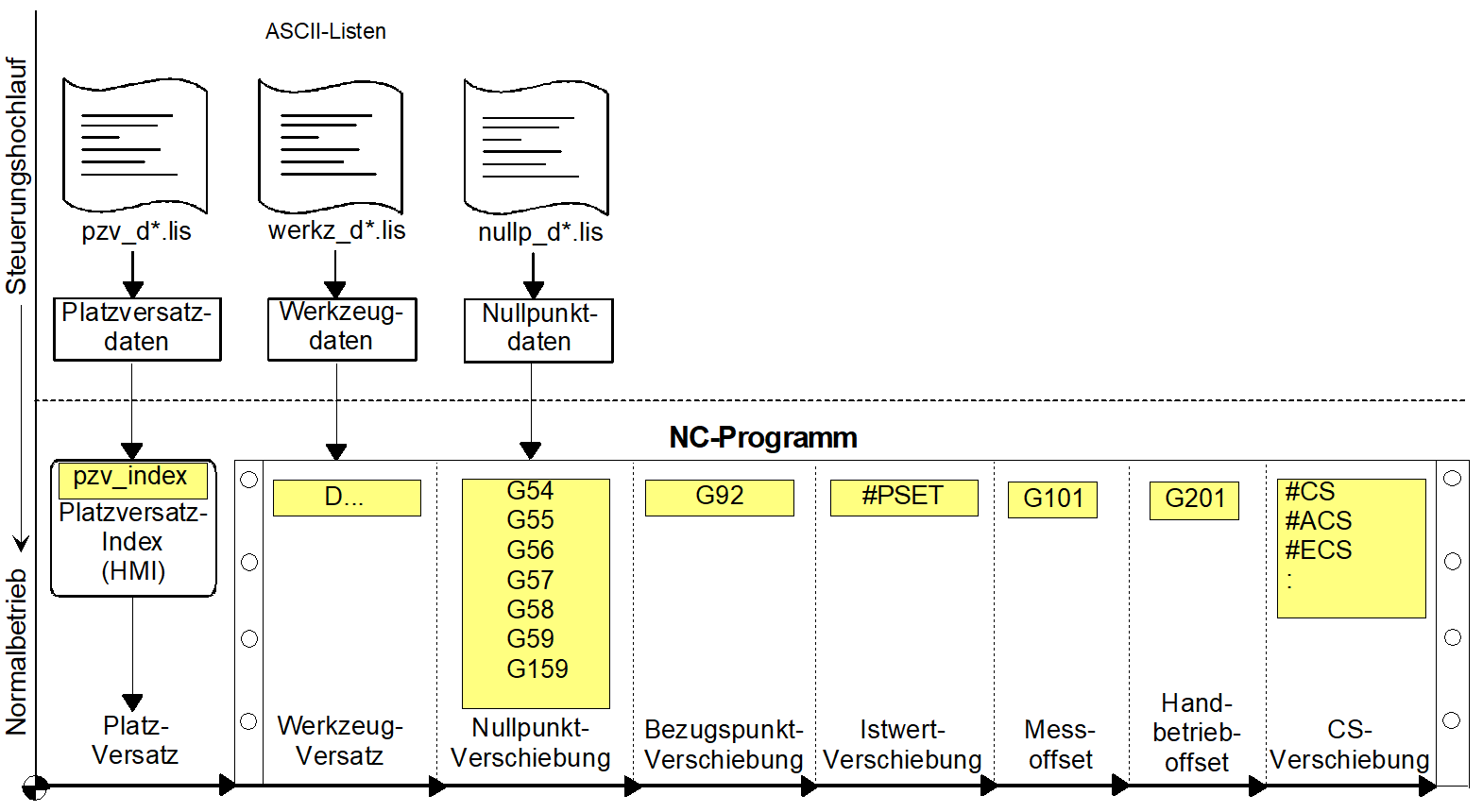

Abb.: Unterschiede und Anwahl der Verschiebungen

Mit den nachfolgenden NC-Befehlen bzw. Parametern werden die Verschiebungen angewählt bzw. eingerechnet:

NC-Befehl	Beschreibung
#CS, #ACS, #ECS, #ROTATION	Anwahl eines Koordinatensystems : : Drehung in der Ebene
G101	Messoffset einrechnen
G201 #GET MANUAL OFFSETS	Handbetriebsoffsets einrechnen
#PSET	Istwertsetzen anwählen
G92	Bezugspunktverschiebung
G54, ... G59, G159	Anwahl von Nullpunktverschiebungen
D	Werkzeuggeometriekorrektur

Variable	Beschreibung
pzv_index	Index zur Anwahl des Platzversatzes. Dieser muss bei Beauftragung eines NC-Programms zusammen mit dem NC-Programmnamen angegeben werden.
