Kanalparameter
P-CHAN-00145 | Aktivierung von TCP Anzeigedaten |

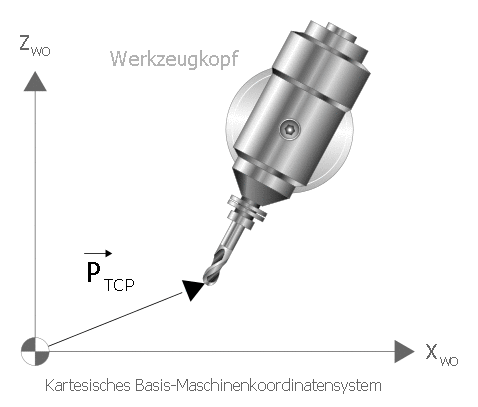

Beschreibung | Der Parameter dient zur Aktivierung von W0-Anzeigedaten (TCP- Position bezogen auf kartesisches Basiskoordinatensystem der Maschine - MCS). Die TCP- Position wird abhängig von der aktiven Kinematik-ID auf Basis der aktuellen Sollachskoordinaten, dem angewählten Werkzeug (Länge) und den Kinematikversatzparametern berechnet. Die Berechnung erfolgt auch bei inaktiver Transformation. Alle Achsen der kinematischen Struktur müssen im Kanal vorhanden sein.
|
Parameter | kin_trafo_display |
Datentyp | UNS16 |
Datenbereich | 0: MCS- Anzeigefunktion inaktiv (Standard) 1: MCS- Anzeigefunktion aktiv 2: MCS Anzeigefunktion aktiv (Nur für mehrstufige Transformation, siehe Ergänzung) |
Dimension | ---- |
Standardwert | 0 |
Anmerkungen | Zur korrekten Anzeige müssen die Achsen referenziert sein! Die Berücksichtigung von programmierten Werkzeugversätzen (V.G.WZ_AKT.V.*) erfolgt nur bei nachfolgender Programmierung von #KIN ID[<Kinematik-ID>]. Hinweis: Der Datentyp des Parameters hat sich ab CNC-Version V3.1.3105 von BOOLEAN auf UNS16 geändert. |
P-CHAN-00399 | Automatisches Freischalten der Kanalschnittstelle für dynamische CS-Synchronaktionen |
Beschreibung | Dieser Parameter aktiviert die Bereitstellung von Daten an der dynCS-Kanalschnittstelle automatisch nach Programmstart. Dies entspricht der Programmierung des Befehls #CHANNEL INTERFACE ON/OFF [DYN_CS] siehe [FCT-C30] im NC-Programm. |
Parameter | provide_channel_interface.track_cs |
Datentyp | BOOLEAN |
Datenbereich | 0/1 |
Dimension | ---- |
Standardwert | 0 |
Anmerkungen |
|
