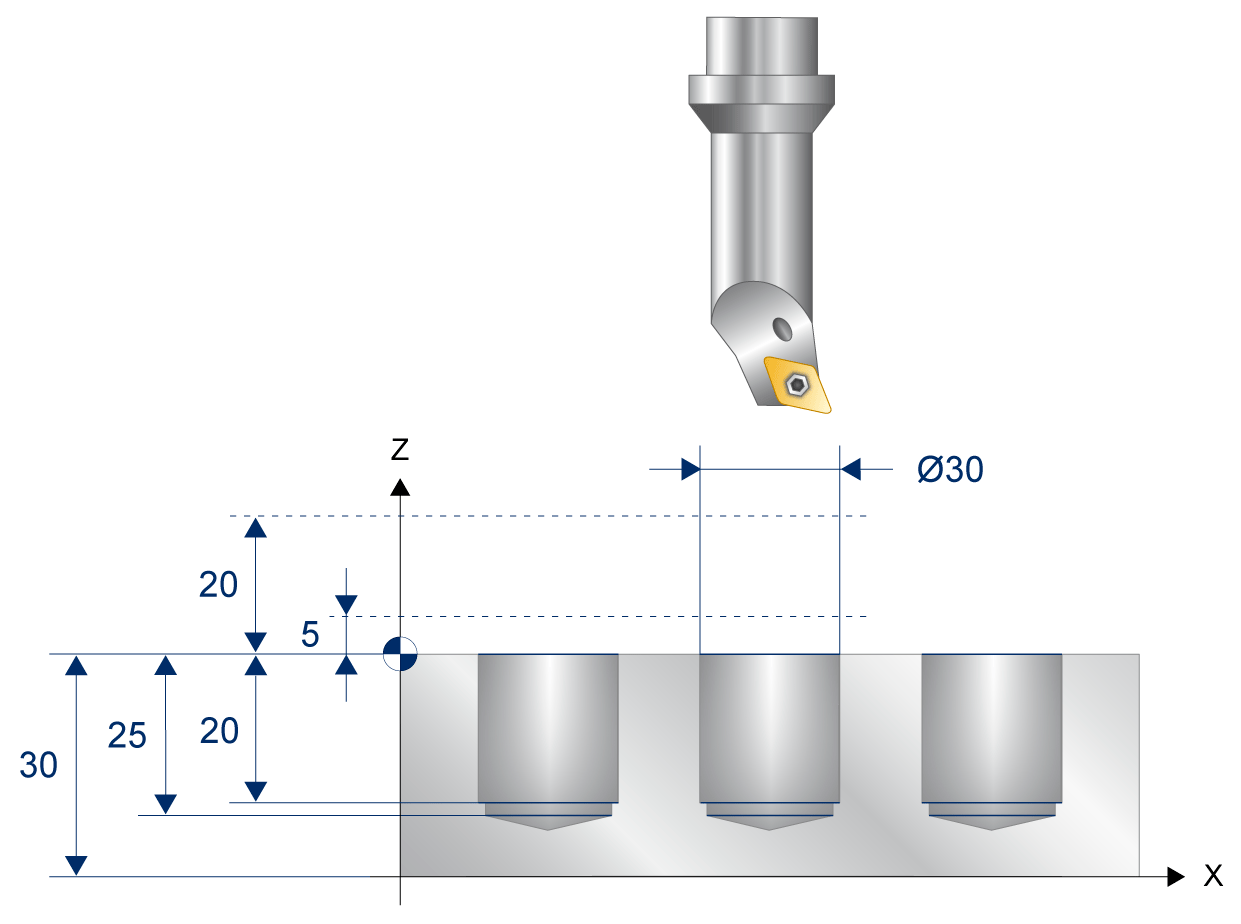

Programming example

Programing Example

Finish-drilling

T10 D10                             ( Tool data )

M6                                  ( Tool change )

G17 G90 G54 F250 M03 S1200          ( Technology data )

G00 Z100                            ( Go to Z retract plane )

G00 X50 Y50                         ( Go to start position )

#VAR

  ; input parameters:

  V.L.SurfacePosition = 0   ( Z position of workpiece surface )

  V.L.RetractionPlane = 20  ( Z position of retraction plane )

  V.L.SafetyClearance = 5   ( relative value of safety clearance in Z )

  V.L.DrillingDepth   = 20  ( depth )

  V.L.DwellTime       = 2   ( Dwell time )

  V.L.SetSpindel0Pos  = 270 ( 0 pos. of tool(+X=0,+Y=90,-X=180,-Y=270))

  V.L.RetractionMode  = 2   ( Retraction mode )

  V.L.RetractRadial   = 1   ( Radial retraction )

  V.L.RetractAxial    = 1   ( Axial retraction )

#ENDVAR

;cycle call

L CYCLE [NAME=SysDrillBoring.ecy  \

    @P1  = V.L.SurfacePosition    \

    @P2  = V.L.RetractionPlane    \

    @P3  = V.L.SafetyClearance    \

    @P4  = V.L.DrillingDepth      \

    @P17 = V.L.DwellTime          \

    @P62 = V.L.SetSpindel0Pos     \

    @P92 = V.L.RetractionMode     \

    @P93 = V.L.RetractRadial      \

    @P94 = V.L.RetractAxial       \

    ]

;Final position, stop of spindle

G00 Z200 M5

M30
