Schnittstellen der Referenzpunktfahrt

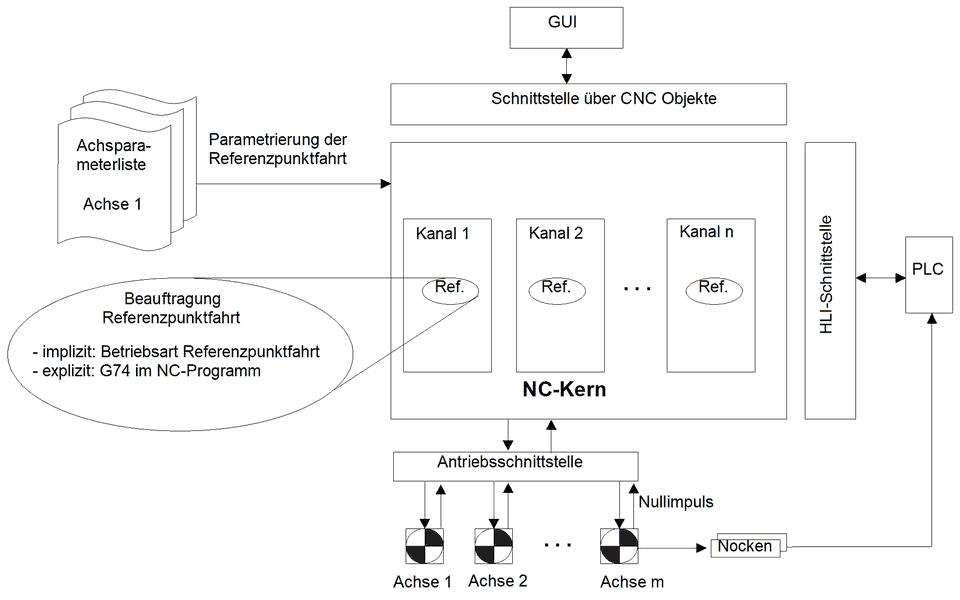

Die Abbildung zeigt die NC-Steuerung mit ihren für die Referenzpunktfahrt relevanten Schnittstellen. In den einzelnen Kanälen kann die Referenzpunktfahrt für die zugeordneten Achsen entweder in der

• Betriebsart „Referenzpunktfahrt“ oder mit dem
• NC-Befehl G74 im NC-Programm

beauftragt werden. Die Referenzpunktfahrt wird für jede einzelne NC-Achse in der Achsparameterliste parametriert.

CNC-Schnittstelle

Bezüglich der Referenzpunktfahrt besitzt die CNC eine Objektschnittstelle mit denen

• von der GUI die Referenzpunktfahrt beauftragt und
• von der Steuerung der Achsstatus abgefragt werden kann.

HLI-Schnittstelle

Die HLI-Schnittstelle ist eine speichergekoppelte Schnittstelle, mit der die NC-Steuerung mit der PLC kommuniziert. Diese Schnittstelle ist in [HLI] ausführlich dokumentiert. Über die HLI-Schnittstelle kann:

• die Referenzpunktfahrt beauftragt und
• der Achsstatus abgefragt werden.

Das Nockensignal wird der NC über die HLI-Schnittstelle bereitgestellt. Das Einlesen des Nockensignals von der Peripherie und das Schreiben des Signals in die HLI-Schnittstelle ist in der SPS zu realisieren (siehe auch [HLI]).

Antriebsschnittstelle

Mit der Antriebsschnittstelle können NC-Achsen mit verschiedenen Antriebstypen an die Steuerung angeschlossen werden.
