TRC Option STRETCH_FACTOR

STRETCH_FACTOR=..

Mit diesem Parameter kann bei spitz zulaufenden Außenecken die Umfahrungsstrategie beeinflusst werden. Der Wert des Parameters bestimmt die maximale Satzverlängerung. Die Länge ist abhängig vom verwendeten Werkzeugradius.

Der Parameter hat nur Einfluss auf Außenecken mit einem Übergangswinkel größer 270 Grad.

1-9: Faktor für die mögliche Satzverlängerung
Standardwert: 1.

Hinweis

Wird der STRETCH_FACTOR kleiner 1 oder größer als 9 programmiert, so wird eine Warnung P-ERR-22007 ausgegeben und der Standardwert 1 gesetzt.

Hinweis

Bei sehr spitzen Außenecken und sehr groß gewähltem STRETCH_FACTOR kann die Verlängerung des jeweiligen Satzes sehr groß werden.

Extreme Satzverlängerungen sind möglich sowie mögliche Überschreitung des Softwareendschalters mit entsprechenden Fehlermeldungen (P-ERR-120002/P-ERR-120003)

Das Verhalten der Option wird anhand der Satzübergänge Linear-Linear und Zirkular-Zirkular exemplarisch veranschaulicht. Die Funktionalität kann ebenfalls bei den Übergängen Linear-Zirkular sowie Zirkular-Linear eingesetzt werden.

	%stretch_test1.nc N010 G139 G25 N020 V.G.WZ_AKT.R = 5 ( Verwenden des Standardwerts ) N040 #TRC[STRETCH_FACTOR= 1 ] N080 G0 X0 Y0 Z0 N090 G41 F10000 N100 G1 X10 Y20 N110 G1 X35 Y30 N120 G1 X30 Y20 N130 G1 Y10 N140 G40 N150 G1 X20 Y0 N160 G0 X0 Y0 N180 M30
	%stretch_test2.nc N010 G139 G25 N020 V.G.WZ_AKT.R = 5 N040 #TRC[STRETCH_FACTOR=2 ] N080 G0 X0 Y0 Z0 N090 G41 F10000 N100 G1 X10 Y20 N110 G1 X35 Y30 N120 G1 X30 Y20 N130 G1 Y10 N140 G40 N150 G1 X20 Y0 N160 G0 X0 Y0 N180 M30
	%stretch_test3.nc N010 G139 G25 N020 V.G.WZ_AKT.R = 5 N040 #TRC[STRETCH_FACTOR=3 ] N080 G0 X0 Y0 Z0 N090 G41 F10000 N100 G1 X10 Y20 N110 G1 X35 Y30 N120 G1 X30 Y20 N130 G1 Y10 N140 G40 N150 G1 X20 Y0 N160 G0 X0 Y0 N180 M30
	%stretch_test4.nc N010 G139 G25 N020 V.G.WZ_AKT.R = 5 ( Verwenden des Standardwerts ) N040 #TRC[STRETCH_FACTOR = 1 ] N080 G0 X0 Y0 Z0 N090 G41 F10000 N100 G1 X10 Y20 N110 G2 X35 Y30 R50 N120 G3 X25 Y15 R40 N130 G1 Y10 N140 G40 N150 G1 X20 Y0 N160 G0 X0 Y0 N180 M30
	%stretch_test4.nc N010 G139 G25 N020 V.G.WZ_AKT.R = 5 N040 #TRC[STRETCH_FACTOR = 3 ] N080 G0 X0 Y0 Z0 N090 G41 F10000 N100 G1 X10 Y20 N110 G2 X35 Y30 R50 N120 G3 X25 Y15 R40 N130 G1 Y10 N140 G40 N150 G1 X20 Y0 N160 G0 X0 Y0 N180 M30

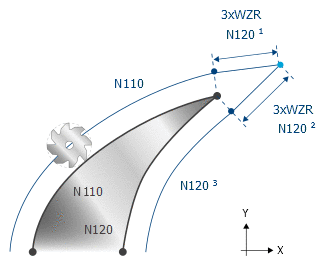

Wird bei den vorliegenden Geometrien der STRETCH_FACTOR noch weiter vergrößert, dann ändert sich die Parallelbahn nicht. Der Eckpunkt, wie bei Faktor 3, wird verwendet.
